Applicateur SDA (Smart Dosing Application)

Précision et répétabilité

Le SDA est équipé d’une pompe à engrenages insérée dans le corps de l’applicateur qui garantit la précision maximale de l’application de la colle.

Adapté aux colles à basse et haute viscosité (EVA/PUR/POR/FOAM).

Rendement intelligent

Reproduit des schémas d’application complexes (set-point) en effectuant des changements en moins de 1 ».

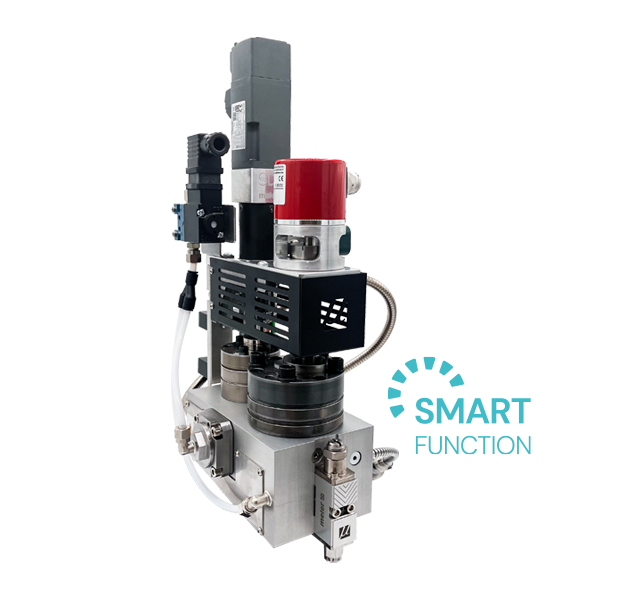

SDA FLOW
(FONCTION SMART)

Avec sa fonction SMART le poids cible de chaque application est contrôlé, et si nécessaire par plages de tolérance, ajusté automatiquement par le régime de la pompe et enregistré dans l’automate principal pour la traçabilité.

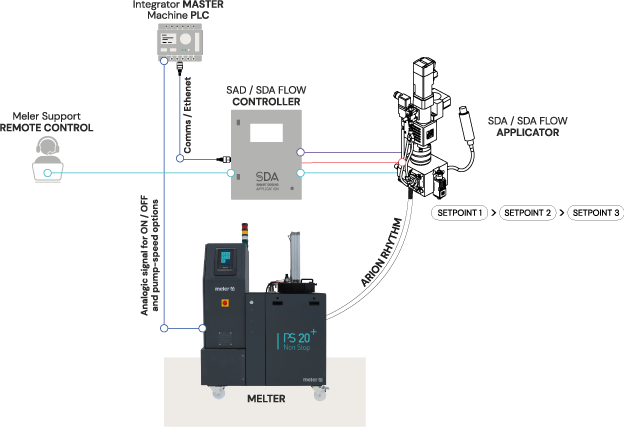

Traçabilité totale

Chacune de ses actions est rapportée en temps réel au système de contrôle de la machine principale.

AVANTAGES QUI FONT LA DIFFÉRENCE

Intégration des robots

Automatisation des processus

Adaptabilité aux changements de viscosité

Précision du débit colle

Configurable en fonction du client

Parfaite pour le routage

Grande variété de protocoles de communication

Traçabilité complète

Des performances qui redéfinissent le rendement

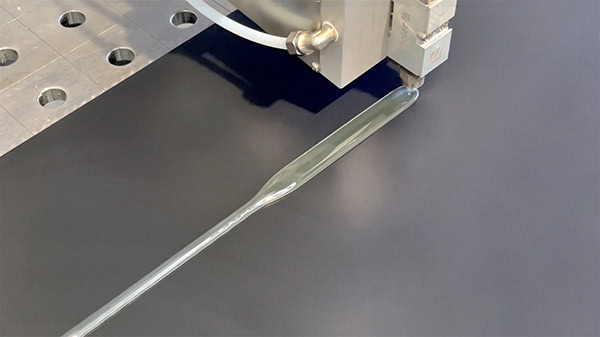

Conçu pour les applications exigeant des changements rapides du débit de l’adhésif, de la précision et de la répétabilité

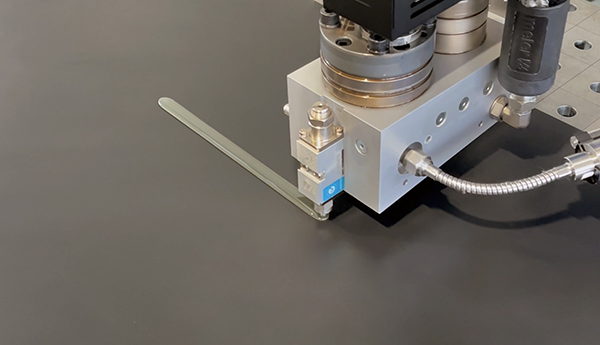

Spécialement indiqué pour les applications de type cordon ou fibérisation sur les lignes de fabrication robotisées.
Pompe intégrée avec contrôle de pression et/ou débitmètre

SPÉCIFICATIONS TECHNIQUES

POIDS APPROXIMATIF
- SDA: 5 kg (11 lb)
- SDA Flow: 9 kg (20 lb)
VITESSE DE LIGNE
0 – 600 mm/s (0 – 23,6 po/s)
DÉBIT D’EAU *
Max. 24 l/h (6,3 gal/h)
PRESSION HYDRAULIQUE MAXIMALE
80 bar (1160 psi)
PRESSION D’ALIMENTATION DE L’UNITÉ
10 – 30 bar (145 – 435 psi)
PRESSION PNEUMATIQUE MAXIMALE
6 bar ; sec, propre, dégraissé
CONTRÔLE DE LA TEMPÉRATURE DE L’APPLICATEUR
Pt100, Ni120
TEMPÉRATURE DE FONCTIONNEMENT DE L’APPLICATEUR
Jusqu’à 200 ºC (392 ºF)(selon les recommandations du fabricant de colle)
CONDITIONS ENVIRONNEMENTALES
- Température ambiante 10-30 ºC (50 – 86 ºF)
- Humidité relative : 90 % HR max. (à 30 ºC / 86 ºF)
COURANT ÉLECTRIQUE
230 VAC, 50/60 Hz (depuis l’unité de fusion)
(*)
En fonction du type d’adhésif.

Gráfico SDA

Caractéristiques

Polyvalence
Maniabilité
Vitesse de réponse
Accessibilité

Fiche produit Manuel d'instructions

Configurations des applicateurs

Applications robotisées caractéristiques du secteur automobile ou d’autres industries.

Toute science comporte une part de magie Modules compatibles

Module de fermeture par bille avec ouverture par air et fermeture par ressort. Grâce à sa pointe filetée, il peut être utilisé avec différentes buses. Précision de projection de la colle, sans écarts.

NDS module

Module de fermeture conique avec ouverture par air et fermeture par ressort. Sa pointe conique crée un effet auto-nettoyant qui empêche l’obstruction des buses.

NDS.CCD module

Module de fermeture par bille avec ouverture par air et fermeture par ressort. Utilise des buses à disque avec différents orifices de sortie.

NDS.E module

Module de fermeture conique avec ouverture par air et fermeture par ressort. Avec buse spéciale pour améliorer la précision de projection de la colle, sans écarts.

NDS.CCE module

Module de fermeture conique avec ouverture et fermeture par air. Sa pointe conique crée un effet auto-nettoyant qui empêche l’obstruction des buses. Avec réglage de la butée d’ouverture.

NDS.CCD.R module

Module d’ouverture et fermeture par air. Fermeture négative pour une coupe de colle optimale. Avec buse spéciale pour améliorer la précision de projection de la colle, sans écarts.

CN.E module
