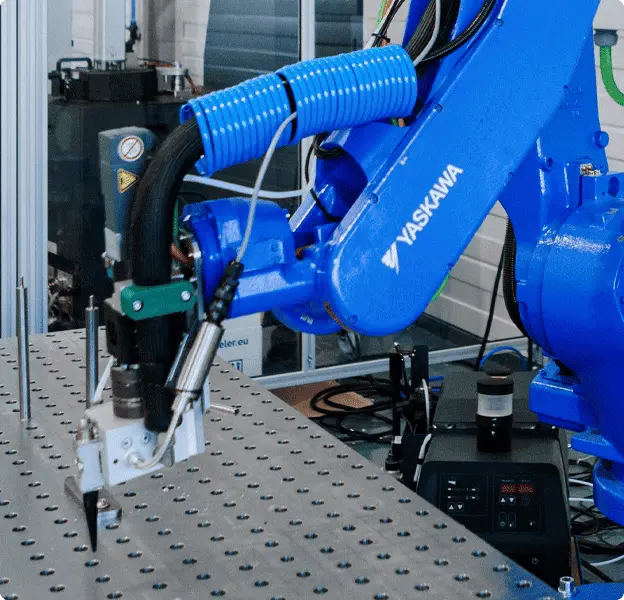

Applications robotiques

Le mouvement de toutes les opérations dans chaque processus de production devient de plus en plus nécessaire et fréquent. Le tuyau Arion Wave a été spécialement conçu pour les applications de mousse avec mouvement.

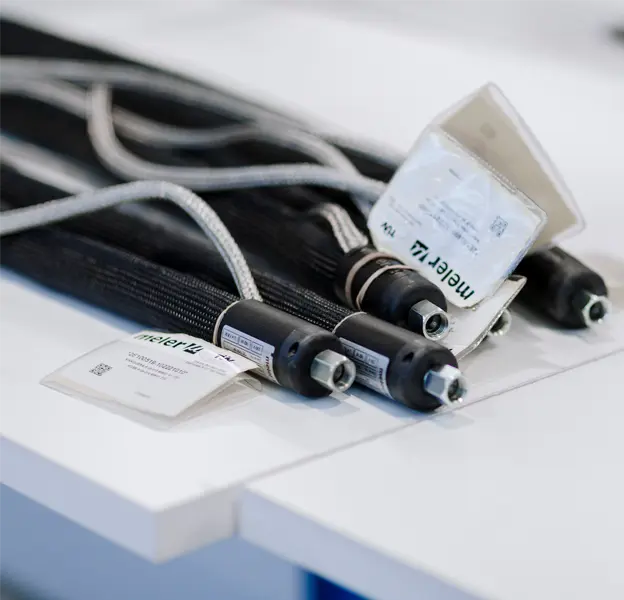

Tuyaux étanches

Arion Wave est le tuyau idéal pour une production quotidienne sans arrêts inutiles de la ligne. Ce modèle se distingue par l’étanchéité qu’il offre, préservant ainsi l’air à l’intérieur du tuyau.

DES AVANTAGES QUI CHANGENT TOUT

Automatisation des processus

Automatisation des processus

Augmentation de la productivité

Augmentation de la productivité

Flexibilité

Flexibilité

Opérations dynamiques

Opérations dynamiques

Contraintes de torsion et de flexion

Contraintes de torsion et de flexion

Parfait pour le routage

Parfait pour le routage

La solution parfaite

Voir le comparateur

PRODUIT DIAMÈTRE INTÉRIEUR LONGUEURS PRESSION MAXIMALE À 200 °C CONSOMMATION VOLTAGE TEMPERATURE SONDE SPECIALISATION
ARION ESSENTIAL 6, 8, 13, 16 et 20 mm de 0,6 jusqu’à 14 m 156 (Ø6) • 120 (Ø8) • 100 (Ø13) • 70 (Ø16) • 65 (Ø20) bar 90-225 watt/m 200/230V AC Max. 200 ºC Pt 100, Ni 120 et NTC Une large gamme d’applications
ARION HANDY 8,10 et 13 mm de 0,6 jusqu’à 14 m 130 (Ø8) • 120 (Ø10) • 105 (Ø13) bar 90-160 watt/m 120/200/ 230V AC Max. 200 ºC Pt 100, Ni 120 Applications manuelles
ARION VERSA 6 et 8 mm
(30 mm exterieur)		 de 0,6 jusqu’à 14 m 156 (Ø6) • 130 (Ø8) bar 100 watt/m 200/230V AC Max. 200 ºC Pt 100, Ni 120 Installations à petite taille
ARION AKUA 6, 8 y 13 mm de 0,6 jusqu’à 7,2m 156 (Ø6) • 130 (Ø8) • 105 (Ø13) bar 95-160 watt/m 230V AC Max. 200 ºC Pt 100, Ni 120 et NTC Convient aux environnements humides
ARION CIRCLE 8 mm de 0,6 jusqu’à 7,2 m 130 bar 200 watt/m 230V AC Max. 200 ºC Pt 100, Ni 120 et NTC Automobile
ARION RHYTHM 8 et 13 mm de 0,6 jusqu’à 7,2 (Ø8 230VAC);
de 0,6 jusqu’à 5,4 (Ø13 230VAC);
de 0,6 jusqu’à 6 (Ø8 200VAC);
de 0,6 jusqu’à 4,2 (Ø13 200VAC)		 130 (Ø8) • 120 (Ø10) • 105 (Ø13) bar 90-150 watt/m 200/230V AC Max. 200 ºC Pt 100, Ni 120 Applications en mouvement
ARION QUARZ 8 et 13 mm de 0,6 jusqu’à 10 m 130 (Ø8) • 105 (Ø13) bar 90-150 watt/m 200/230V AC Max. 200 ºC Pt 100, Ni 120 Applications dans le support de la chaîne (industrie du matelas)
ARION INFERNO 8 y 13 mm de 0,6 jusqu’à 10 m 80 (Ø8) • 60 (Ø13) bar 135-185 watt/m 200/230V AC Max. 250 ºC Pt 100, Ni 120 et NTC Polyamide
ARION POWER 8, 13 ,16 et 20 mm de 0,6 jusqu’à 14 m 193 (Ø8) • 140 (Ø13) • 109 (Ø16) • 105 (Ø20) bar 90-225 watt/m 230V AC Max. 200 ºC Pt 100, Ni 120 et NTC Extrudeuses
ARION BOLD 13, 16 et 20 mm de 0,6 jusqu’à 10 m 345 bar 90-225 watt/m 230V AC Max. 200 ºC Pt 100, Ni 120 et NTC Convient à l’application des fluides visqueux (graisses, butyles, silicones)
ARION WAVE 8 et 13 mm de 1,2 jusqu’à 13 m 120 (Ø8) • 140 (Ø13) bar 110-160 watt/m 200/230 v Max. 200 ºC Pt 100, Ni 120 e NTC Pour les applications de mousse en mouvement

UTILISATIONS PRINCIPALES

Tuyau particulièrement recommandé pour les secteurs de l’automobile et de l’assemblage, bien que son utilisation puisse être étendue à n’importe quel domaine industriel.

SPÉCIFICATIONS TECHNIQUES

  • DIAMÈTRE
    8 et 13 mm (0,31 et 0,5 po)
  • TENSION
    200/230v
  • PRESSION MAXIMALE À 200 ºC
    120 (Ø8) • 140 (Ø13) bar
  • LONGUEURS
    dé 1,2 à 13 m (3,94 à 42,6 ft)
  • CONSOMMATION
    110-160 watt/m
  • RAYON DE COURBURE MINIMUM
    200(Ø8), 300(Ø13) mm
  • TEMPERATURE
    Max. 200 ºC (392 ºF)
  • SONDAS
    Pt 100, Ni 120 et NTC
  • CONNEXION HYDRAULIQUE (FEMELLE)
    JIC 9/16« (Ø8) ; M16X1,5 (Ø8) ; JIC 3/4 » (Ø13) ; M22X1,5 (Ø13)

VERSIONS

Tuyau Arion Handy Wave à la demande. Une solution créée en conjonction avec l’applicateur Raptor Handy pour les applications de moussage manuel.

Caractéristiques

  1. Max. Température
  2. Pression maximale
  3. Traitement adhésif
  4. Résistance mécanique
  5. Personnalisation
  6. Environnements spéciaux

Fiche produit (Anglais)
